AC100V自動切替器

2013.08.27 Tuesday 00:41
0
    イエローラクーンでは、DC/ACインバーターと外部電源でAC100Vの機器を使っている
    今までは、DC/ACインバーターのコンセントと外部電源からのコンセントを使い分けていた
    そこで今回は、DC/ACインバーターのコンセントと外部電源からのコンセントを共通にして、自動で切り替えられるようにした

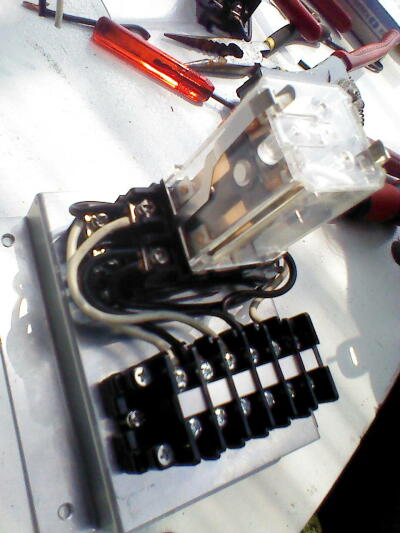

    自動で切り替えるためのリレー回路を組んだ

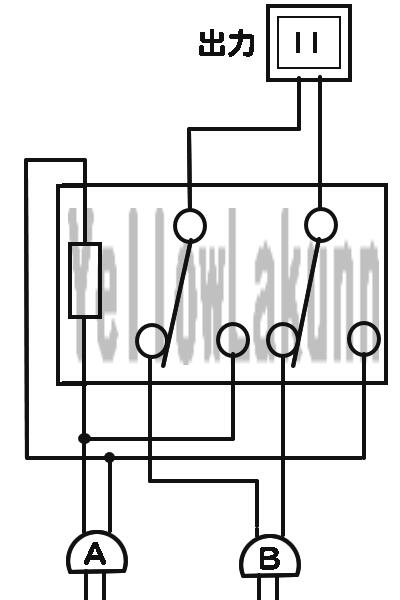

    回路は下記のようになる



    Aは外部電源、BはDC/ACインバーターをつなげることにより、外部電源にAC100VをつなぐとA回路が優先となりコンセントに外部電源がつながります
    そして外部電源を外すとAC/DCインバーターがつながります
